Interruptions multiples sur Arduino

Written by Sebastien Lambot on . Posted in Electronique

Voici un guide sur le fonctionnement des interruptions sur Arduino. Nous allons d’abord étudier un circuit simple pour bien comprendre les mécanismes d’interruption, et nous céerons ensuite un circuit capable de gérer de multiples interruptions.

Les interruptions permettent à certaines tâches importantes de survenir à tout moment, et permettent donc de résoudre certains soucis de temporisation. Dès qu’une interruption est détectée par le processeur, celui-ci sauve son état d’exécution, exécute une portion de code liée à l’interruption (Interrupt Service Routine), et revient ensuite à son état avant l’interruption pour continuer ce qu’il faisait.

Sur Arduino, la création d’une interruption commence avec la fonction attachInterrupt(p1, p2, p3) qui prend 3 paramètres:

  • p1: le numéro de l’interruption. La plupart des arduinos ont 2 interruptions: l’interruption n°0 qui est liée à la pin 2 et l’interruption n°1 qui est liée à la broche 3. L’arduino Mega en possède 4 de plus: l’interruption n°2 sur la broche 21, la n°3 sur la broche 20, la n°4 sur la broche 19, et la n°5 sur la broche 18.
  • p2: la fonction ou l’ISR. La fonction ne doit pas prendre de paramètre et ne doit rien renvoyer. Comme le processeur est « gelé » à ce moment-là, assurer vous d’avoir une fonction la plus courte possible. Au lieu d’appeler d’autres fonctions lourdes, activez un flag qui sera lu dans votre code général et sortez de l’interruption.
  • p3: le mode ou par quoi est-ce que l’interruption sera déclenchée. LOW lorsque la pin est à l’état bas (et de manière répétée tant que la pin est au niveau bas), CHANGE lorsque son état change, et RISING ou FALLING si un flanc montant ou descendant est détecté.
Attention, à l’intérieur de la routine d’interruption, certaines fonctions sont inutilisables (delay ne fonctionne pas, millis renverra toujours la même valeur, les données séries reçues seront perdues et les signaux PWM sont affectés).
Toute valeur modifiée à l’intérieur de la routine d’interruption devra être déclarée comme volatile, afin que le processeur aille chercher la valeur en mémoire et ne se fie pas à ce qui se trouve dans ses registres qui étaient gelés au moment de l’interruption.

Si une fonction attachInterrupts assigne une routine à une pin, celle-ci écrase la configuration précédente.

La fonction detachInterrupt(pin) permet de retirer l’assignation d’une interruption à une pin.

Les fonctions interrupts() et noInterrupts() permettent respectivement d’activer ou de désactiver les interruptions. Celles-ci sont activées par défaut.

Interruption simple

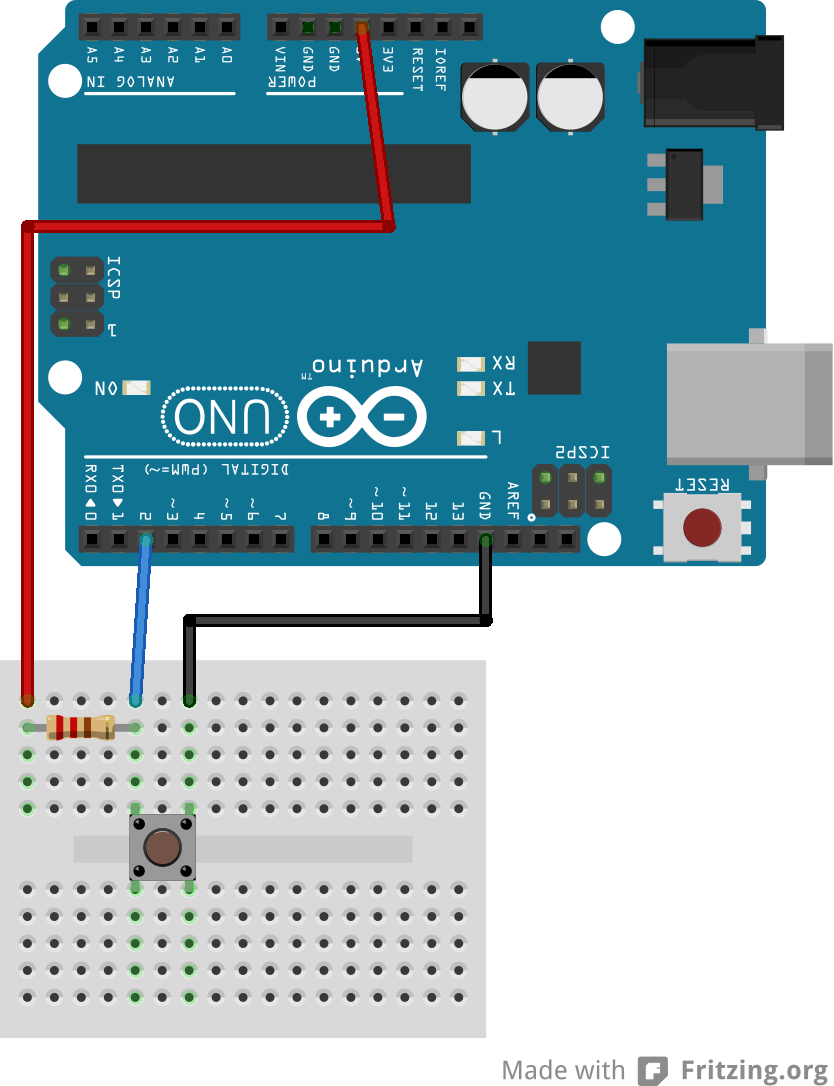

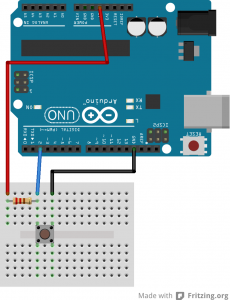

Pour ce premier montage, un bouton poussoir va déclencher l’interruption.

int pin = 13;
volatile int state = LOW; // déclartion d’une variable volatile

void setup()
{
pinMode(pin, OUTPUT);
attachInterrupt(0, blink, CHANGE); // attache l’interruption externe n°0 à la fonction blink
}

void loop()
{
digitalWrite(pin, state); // la LED reflète l’état de la variable
}

void blink() // la fonction appelée par l’interruption externe n°0
{
state = !state; // inverse l’état de la variable
}

int_simpleInterruption évoluée

Après avoir câblé le tout et uploadé votre code, vous remarquerez que celui-ci ne fonctionne pas exactement comme il devrait. Ceci est dû au bouton qui crée un effet « bounce » lorsqu’il est pressé.

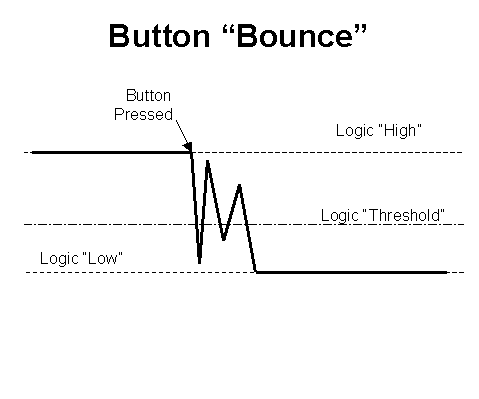

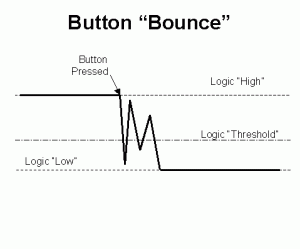

butbouncPour contrer cet effet, il existe plusieurs méthodes: hardware (avec une capa en parallèle du bouton pour le transformer en circuit RC) ou software.

Pour minimiser le nombre de composants utilisés, nous allons opter pour la méthode software, mais rien ne vous empêche d’ajouter une capa et de comparer.

Nous allons introduire un temps de debounce, ce qui nous permet, suite à une interruption, d’ignorer les interruptions suivantes si elles se trouvent dans cette fenêtre de temps. J’ai pris pour l’exemple un temps de 250ms, ce qui permet de contrer l’effet bounce de la majorité des boutons. Vous pouvez essayer avec différents boutons de diminuer ce délai jusqu’à ce que les effets néfastes réapparaissent et vous remarquerez que les boutons ne sont pas tous égaux, certains étant plus performants (et généralement plus bruyants).

Avec un bouton poussoir standard, j’ai un comportement correct jusqu’à un debounce d’environ 150ms. En-dessous, il se déclenche plusieurs fois.

int pin = 13;

volatile unsigned long button_time = 0;
volatile unsigned long last_button_time = 0;
int debounce = 250; // debounce latency in ms

volatile int state = LOW; // déclartion d’une variable volatile

void setup()
{
pinMode(pin, OUTPUT);
attachInterrupt(0, blink, FALLING); // attache l’interruption externe n°1 à la fonction blink
}

void loop()
{
digitalWrite(pin, state); // la LED reflète l’état de la variable
}

void blink() // la fonction appelée par l’interruption externe n°0
{
button_time = millis();

if (button_time – last_button_time > debounce)
{
state = !state; // inverse l’état de la variable
last_button_time = button_time;
}

}

Interruptions multiples

Si vous utilisez un arduino standard avec plusieurs boutons déclenchant des interruptions, vous risquez d’être limité par les 2 seules interruptions disponibles.

Grâce à quelques diodes et un code un peu plus élaboré, nous allons pouvoir étendre nos possibilités:

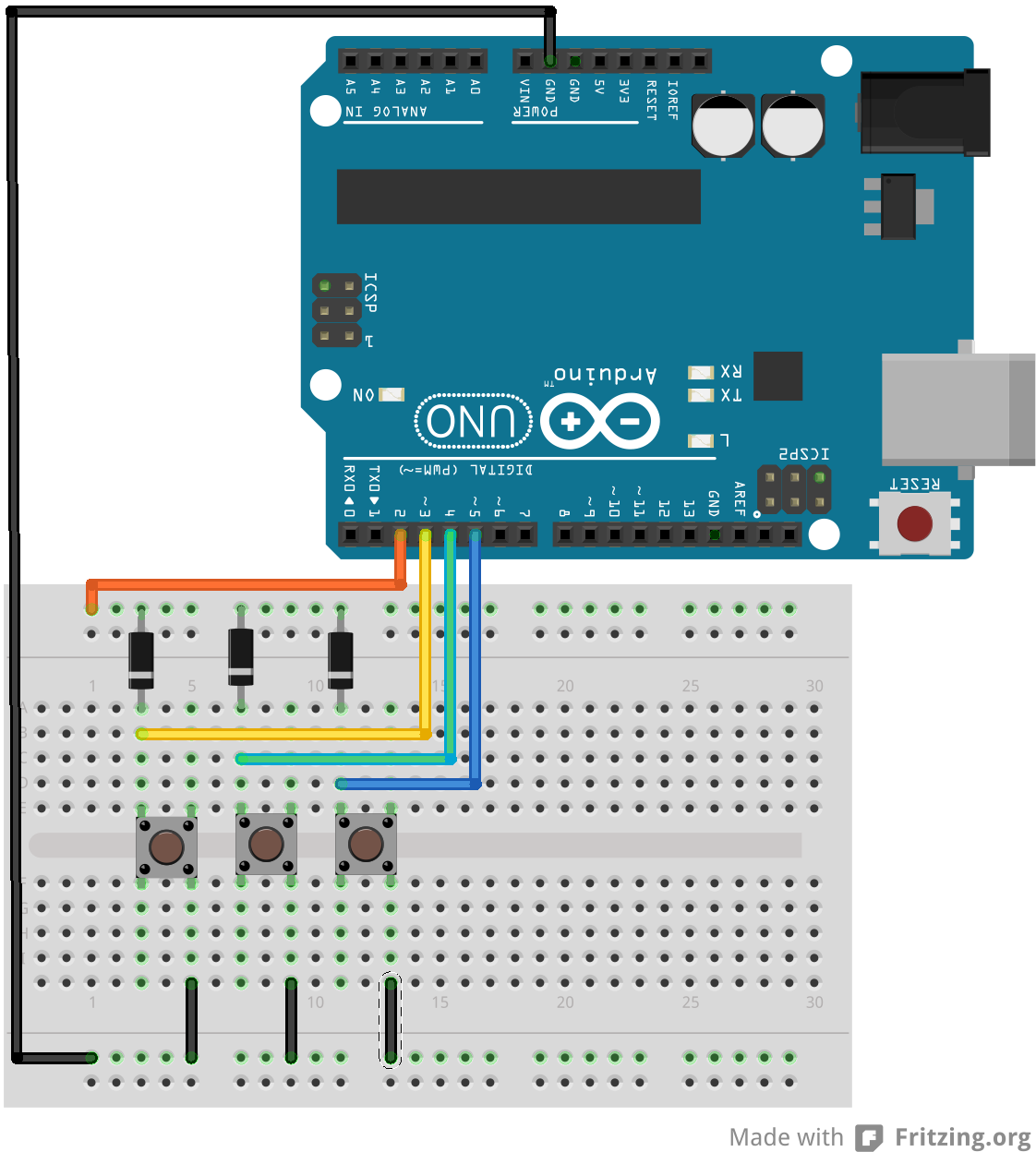

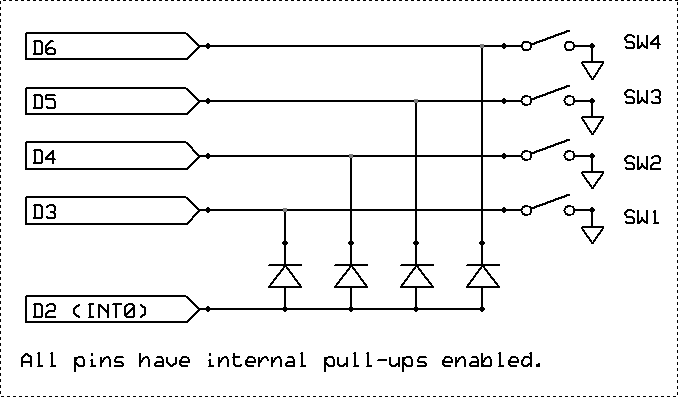

multi_int

int_multi2

#include <lib_serial.h>

#define inter 2 //pull-up IN
#define button1 3 //pull-up IN
#define button2 4 //pull-up IN
#define button3 5 //pull-up IN

volatile unsigned long button_time = 0;
int debounce = 50; // debounce latency in ms

volatile int trigger = 0;
int total = 0;
int inta = 0;
int intb = 0;
int intc = 0;

void setup() {
initPins();
initSER();
Serial.println("Starting…");

attachInterrupt(0, detect, FALLING);
}

void loop() {
if (trigger != 0){
total++;
if (trigger == 1) inta++;
if (trigger == 2) intb++;
if (trigger == 3) intc++;
Serial.print(total);
Serial.print(" || ");
Serial.print(inta);
Serial.print(" | ");
Serial.print(intb);
Serial.print(" | ");
Serial.println(intc);
trigger = 0;
}
}

void detect(){
if (button_time > millis()) return;
delayMicroseconds(32000);
if (!digitalRead(button1)) trigger=1;
if (!digitalRead(button2)) trigger=2;
if (!digitalRead(button3)) trigger=3;

button_time = millis() + debounce;
}
// —————–
void initPins(){
pinMode(button1, INPUT);
pinMode(button2, INPUT);
pinMode(button3, INPUT);
pinMode(inter, INPUT);
pinMode(led, OUTPUT);
digitalWrite(button1, HIGH);
digitalWrite(button2, HIGH);
digitalWrite(button3, HIGH);
digitalWrite(inter, HIGH);
digitalWrite(led, LOW);
}

J’ai stocké les procédures d’initialisation dans un tab séparé

void initSER(){
Serial.begin(19200);
while (!Serial) {
; // wait for serial port to connect. Needed for Leonardo only
}
}

Si vous êtes attentifs, vous verrez que la routine d’interruption a été légèrement modifiée, et qu’elle incorpore un delayMicroseconds().

Contrairement au delay(), la fonction delayMicroseconds peut être utilisée dans une routine d’interruption car elle ne se base pas sur des interruptions mais sur des NOP (1 cycle de processeur pendant lequel il ne fait rien). Ce qui nous permet d’ajouter 0,030 seconde (la fonction prend un int en paramètre, ce qui nous limite sur un arduino uno à environ 32.000, arrondi à 30.000). Bien que négligeable, il s’avère que ce délai est d’une aide précieuse pour la lecture et l’identification de la pin qui a déclenché l’interruption. Avant de l’utiliser, mon interruption configurée sur FALLING, donc sur flanc descendant, se déclenchait lorsque j’appuyais sur le bouton, mais également lorsque je le relâchais. Ce qui n’est plus le cas avec ce micro-délai. Par ailleurs, le debounce s’en retrouve amélioré et le debounce time peut être diminué de manière très conséquente. Dans le cadre de mon application, j’ai même pu supprimer les mécanismes de debounce pour ne laisser que le delayMicroseconds().
